板式換熱器的基本分類

一般情況下，我們主要根據結構來區分板式換熱器，也就是根據外形來區分，可分為四大類：

①可拆式板式換熱器（又叫帶密封墊片的板式換熱器）；

②焊接板式換熱器；

③螺旋板式換熱器；

④板卷式換熱器（又叫蜂窩式換熱器）。

其中，焊接板式換熱器又分為：半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釬焊板式換熱器。

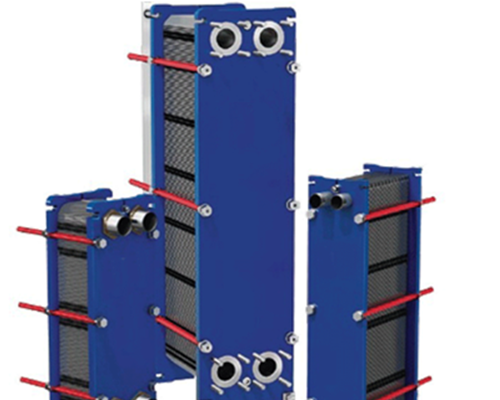

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱系數最高。板式換熱器的型式主要有可拆卸式、釬焊式和激光半焊式三大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。板式換熱器主要由框架和板片兩大部分組成。板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。板式換熱器是將板片以疊加的形式裝在固定壓緊板、活動壓緊板中間，然后用夾緊螺栓夾緊而成。
