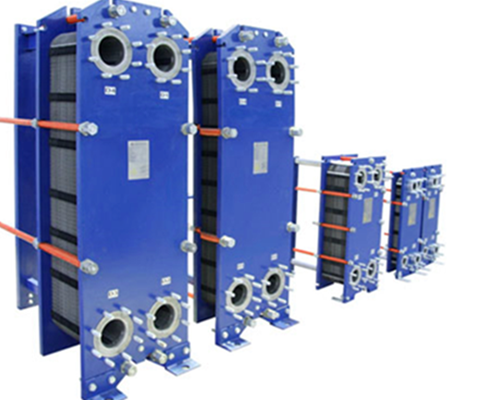

板式換熱器是新型高效換熱器,因通過板片進行熱量交換而得名.為了讓廣大客戶全面了解我們的產品,板式換熱器生產廠家為您整理了板式換熱器各個部件的知識.可拆卸板式換熱器膠墊在額定工作壓力之內使用時出現泄漏,除設備在制造裝配方面的質量因素外,主要與系統中出現的非正常沖擊載荷有關(水錘、氣錘),這是一般操作者不易觀察到的現象.沖擊所造成的瞬間壓力峰值往往比正常的工作壓力高出1~3倍,使安裝在可拆式板式換熱器中的橡膠密封墊移位,導致密封失效.由于該種設備的傳熱元件采用不銹鋼薄板制造(厚度0.8mm)其密封剛性相對較差且密封周邊很長,所以耐沖擊力的能力遠低于管殼式換熱器.

    1、固定壓緊板:不與流體接觸,用夾緊螺栓緊固后壓緊墊片保證密封.

    2、換熱墊片:提供介質流道和換熱表面.

    3、密封墊片:防止流體合成或泄漏,并使之在不同板片間分配.

    4、接管、法蘭:為流體提供進出口.

    5、上下導桿:承受板片的重量并保證安裝尺寸,使板片在其間滑動,導桿通常比換熱板組長,以便松開夾緊螺栓滑動各板檢查清洗.

    6、滾動裝置:使活動壓緊板或中間隔板能夠在上下導桿上滑動以便裝拆檢查維修.

    7、活動壓緊板:與固定壓緊板配對使用,可在導桿上滑動,以便裝拆檢查維修.

    8、前支柱:支撐換熱器重量,使整個換熱器組成一體.

    9、夾緊螺栓:壓緊板片組,使換熱器整體化保證密封,對于橡膠類密封墊一般在標牌上注有最大和10、最小壓緊尺寸,當壓緊到最小尺寸時就要更換墊片.

    11、中間隔板:在固定壓緊板和活動壓緊板中間不同位置上安設中間隔板,可使一臺設備同時處理多種介質,執行多段操作.
