管殼式換熱器廠家浮動盤管型換熱器

發布日期：2017-09-27 作者：華博換熱設備點擊：

隨著我國建設的，生活用熱水的換勢設備日新月異，涌現了不少新技術新產品，其中浮動盤管型換熱器、彈性管束換熱器是近年來國內生活熱水集中供熱系統中較典型的設備。

下面就浮動盤管型換熱器的現狀及發展中存在的一些問題，如：是否現有的浮動盤管型換熱器都是先進產品，浮動盤管型換熱器是否不需要檢修，對于浮動盤管容積式換熱器是否單罐產熱水量越高越好，什么叫半即熱式換熱器及其與快速換熱器有何不同，什么叫半容積式換熱器及其與窖式換熱器有什么區別，如何較全面地評價選用生活熱水用的換熱器等提出個人的點滴看法。 1 當前國內浮動盤管型換熱器的一些基本形式 1.1盤管型式 1.1.1立式螺旋型

其基本構造是幾個不同旋轉直徑的豎向螺旋管組成一級管束。但其組合分配型式有較大差異，按管束末端的構造又可分為下述兩種類型。

（1）末端為自由浮動的分配器（也稱之為惰性塊）見圖1、圖2。圖形1、圖2中的分配器具有兩個功能：其一，使熱媒在各管束內較均勻的分配，增大流程，以利充分換熱；其二，起陰尼作用，防止共振破壞。圖2所示帶有兩個惰性塊，還可起誘導振動的受體作用，能提高傳熱效率。

（2）盤管始、末端采用分、集水短管連接。國內大部分生產浮動盤管型換熱器的廠家均采用這種做法。

1.1.2水平螺旋型它是由一根根水平螺旋管組成，按其分水與集水立管的位置也分為兩種類型：分水立管、集水立管邊置型；分水立管、集水立管中置型。

1.2換熱器的型式

1.2.1半即熱式典型產品是熱高牌半即熱式換熱器

1.2.2容積式這是近幾年來國內生產廠家發展較快，品種繁雜的產品。

2、浮動盤管型換熱器的優點 浮動盤管型換熱器與U型管換熱器相比，在換熱性能上的優越性，主要體現在如下兩個方面。

2.1傳熱系數K值有所提高山東大學程林教授在他發表的“彈性管束換熱器的發展與應用”一文中提到：“與一般的管束式換熱器相比，在相同流速條件下，彈性管束汽水熱交換器的傳熱系數提高了200%，同時，彈性管束亦比浮動盤管的傳熱系數提高40%。筆者也做過幾次浮動盤管型容積式換熱器的熱工性能測試。其結果及它與我在前幾年研制的RV系列容積式換熱器、HRV系列半容積式換熱器在水-水換熱工況下的性能曲線比較。在水-水換熱時，相同熱媒流速條件下，DFRV浮動盤管換熱器的K平均值分別為RV-03、RV-04、HRV-01、HRV-02的1.40、1.31與1.12倍。需說明的是圖7的比較是粗淺的，因?yàn)樗还潭藷崦搅魉僖粋€(gè)因素。傳熱系數的基本公式為：1/K=1/α1+δ/λ+1/α2

式中：

K----傳熱系數；

α1----熱媒向換熱管內壁的放熱系數；

α2----換熱管外壁向被加熱水的放熱系數；

δ----- 壁厚、水垢和鐵銹的總厚度；

λ----管壁、水垢、鐵銹等的導熱系數。

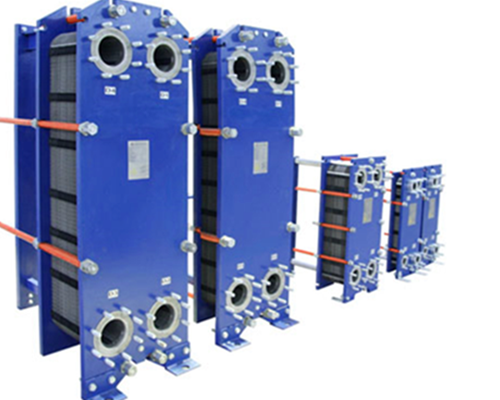

可拆式板式換熱器是新型高效換熱器,因通過板片進行熱量交換而得名.為了讓廣大客戶全面了解我們的產品,生產廠家為您整理了板式換熱器各個部件的知識.

1、固定壓緊板:不與流體接觸,用夾緊螺栓緊固后壓緊墊片保證密封.

2、換熱墊片:提供介質流道和換熱表面.

3、密封墊片:防止流體合成或泄漏,并使之在不同板片間分配.

4、接管、法蘭:為流體提供進出口.

5、上下導桿:承受板片的重量并保證安裝尺寸,使板片在其間滑動,導桿通常比換熱板組長,以便松開夾緊螺栓滑動各板檢查清洗.
