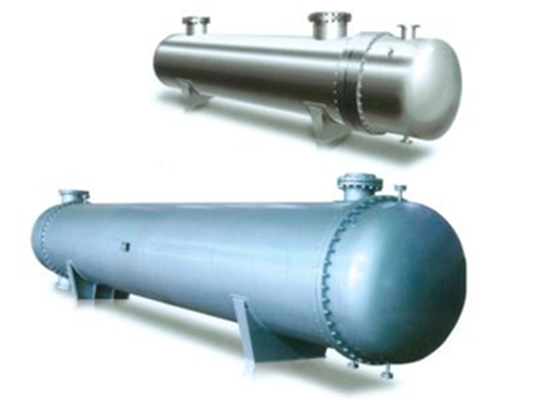

容積式換熱器廠家RV03/04系列容積式換熱器是從建筑部建筑設計總院引進的新型zhuanli換熱器，它是在利用“RV-02”雙管束容積式換熱器系列的成功經驗后，克服老產品耗鋼量大、對設備用房要求高及品種規格少、選用局限性大等缺點而推出的全新一代容積式換熱器，經過機電部華東測試中心站的熱力性能測定，其熱力性能遠超過其它同類產品，是目前熱水用水單位***理想和明智的換熱設備。

種類

RV03系列按容積有1.5m3至15m3共6種規格，相應每種規格可根據管程熱媒種類分蒸汽型及高溫軟化熱水型，且每種型號按換熱面積不同又分A、B、C三種型號，適用于不同的熱水產量時的選型。

RV04系列按容積有1.5m3至15m3共23種規格，也有蒸汽型及高溫?zé)崴蛢煞N熱媒可供熱，每種型號又有A、B、C、D四種換熱面積，適應不同的熱水量需求。

適用場合

本系列換熱器廣泛適用于一般工業及民用建筑的熱水供應，如賓館、療養院、高層建筑、體育館、居民區、學校及其它工業用水單位，相對于其它同類換熱器具有占地小、節能、運行可靠等優點。

換熱器編號說明：

RV系列容積式換熱器性能特點：

采用小管徑換熱管束，熱媒二級換熱。

罐內增設導流、阻流裝置，設計結構優化，極大提高傳熱系數;

采用多流程新型換熱管束，熱媒利用率高，節能;

熱媒溫降大，正常使用可不設疏水器，凝水出水溫度約55℃;

整個管束可以從前部抽出，檢修非常方便;

冷水區域小，容積利用率達90%以上;

綜合性能遠遠優于同類標準罐，高效、節能;

配套進口全自動溫度控制筏，自動控漫，用水舒適、節能，免去專人值班操作。

壓力表：1.5級 0-1.6 Mpa，接口G1/2’’內螺紋

溫度計：0-100℃，接口M27×2內螺紋

安全閥：宜用微啟式

當熱源為蒸汽時，熱媒出水管可比接熱源管管徑小2號

設計使用說明：

被加熱水出口溫度要求不高于75℃，實際使用時，為延緩結垢，被加熱水出口溫度宜控制在50-60℃之間。

材質：殼體可按用戶要求，選擇不銹鋼型(1Cr18Ni9Ti，或進口板SUS304)，碳鋼襯銅型，換熱U型管材料分：不銹鋼管(1Cr18Ni9Ti)，碳鋼管(20#)，紫銅管(T2)。碳鋼殼體外部噴涂調和漆防腐。

采用鞍式支座，安裝換熱器時，一般做高H=300mm的混泥土支墩，按支座安裝圖預留螺孔位置。

換熱器使用安全技術要求：

(1)換熱器須設安全裝置，具體有以下三種方法：

換熱器頂部裝安全閥，安全閥開啟壓力不超過相應設計壓力(訂購安全閥時應申明)，安全閥的安裝與使用應符合勞動人事部《壓力容器安全技術監察規程》規定;

換熱器頂部裝設通大氣的膨脹管(在條件許可的場合);

設膨脹水箱或壓力式膨脹罐與換熱器相連，以承受罐體及系統膨脹量。

(2)換熱器使用中應定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內、外部檢驗，每六年至少進行一次全面檢驗，檢查與檢驗內容及要求按《壓力容器安全技術監察規程》進行。

換熱器使用時，應根據被加熱水水質與使用情況定期清理水垢，當被加熱水硬度較高時應采用適宜的軟化措施。

熱交換器前部應在安裝時留出與管束長度相等的管束抽出空間。

考慮一個0.8結垢影響系統

換熱管束為鋼質，如改用銅管束，相應產熱水量約提高15%;

殼程阻力Hf很少，可以忽略不計;管程阻力Hf=1.5-3米水柱(水 ——水換熱)。

熱媒為飽和蒸汽，t2=40-60℃時，K=670-945千卡/米2·時·度，熱媒為高低軟化熱水時，K=520-825千卡/米2·時·度。

1.5-3m3者為150;5m3都為200;

帶括號者為8-15m3

支座底板螺栓孔尺寸

RV系列熱水量溫度參數表參數

熱媒熱媒入口溫度

T(℃)熱媒出口溫度

T(℃)冷水溫度

T 1 (℃)熱水溫度 T 2

(℃)

飽和蒸汽151.0555-1060-65

70-80℃熱水75455-1060-55

85-95℃熱水90555-1060-65

RV容積式換熱器

規格范圍:1.5～15m3

工作壓力:0.6～1.6Mpa

性能特點:冷水區小,貯熱量大,供水安全穩定，容積利用率90%以上。

小管徑管束,增設導流、阻流裝置，高效節能。

適用范圍：適用于機房空裝空間充足，且熱媒供應有限且貯熱量較大的熱水供應系統

HRV容積式換熱器

規格范圍:0.5～5m3

工作壓力:0.6～1.6Mpa

性能特點:無冷水區,換熱量大,容積利用率100%以上

小管徑管束,加熱迅速，安裝維修便利

適用范圍：適用于機房空裝空間有限，且熱媒供應充足且用水量較大的熱水供應系統

SFP/LFP浮動盤管式熱交換器

規格范圍:換熱量15-500萬大卡/小時

工作壓力:0.6～1.6Mpa

性能特點:采用高效浮動盤管技術,換熱系數高,加熱迅速,具有自動除垢的能力,占地面積極小,檢修方便

適用范圍:要求較高,熱媒為蒸汽或高溫?zé)崴目照{(diào)采暖系統

G/F系列管殼式換熱器

規格范圍：換熱量10-1000萬大卡/小時

工作壓力：0.6～1.6Mpa

性能特點:傳熱系數高，操作簡便，換熱快速、高效，運行穩定，使用壽命長

適用范圍：熱媒為蒸汽或高溫?zé)崴胀ǖ目照{(diào)采暖系統

以上數據由我公司測試得出，如有不了解的地方，請點擊在線咨詢。
